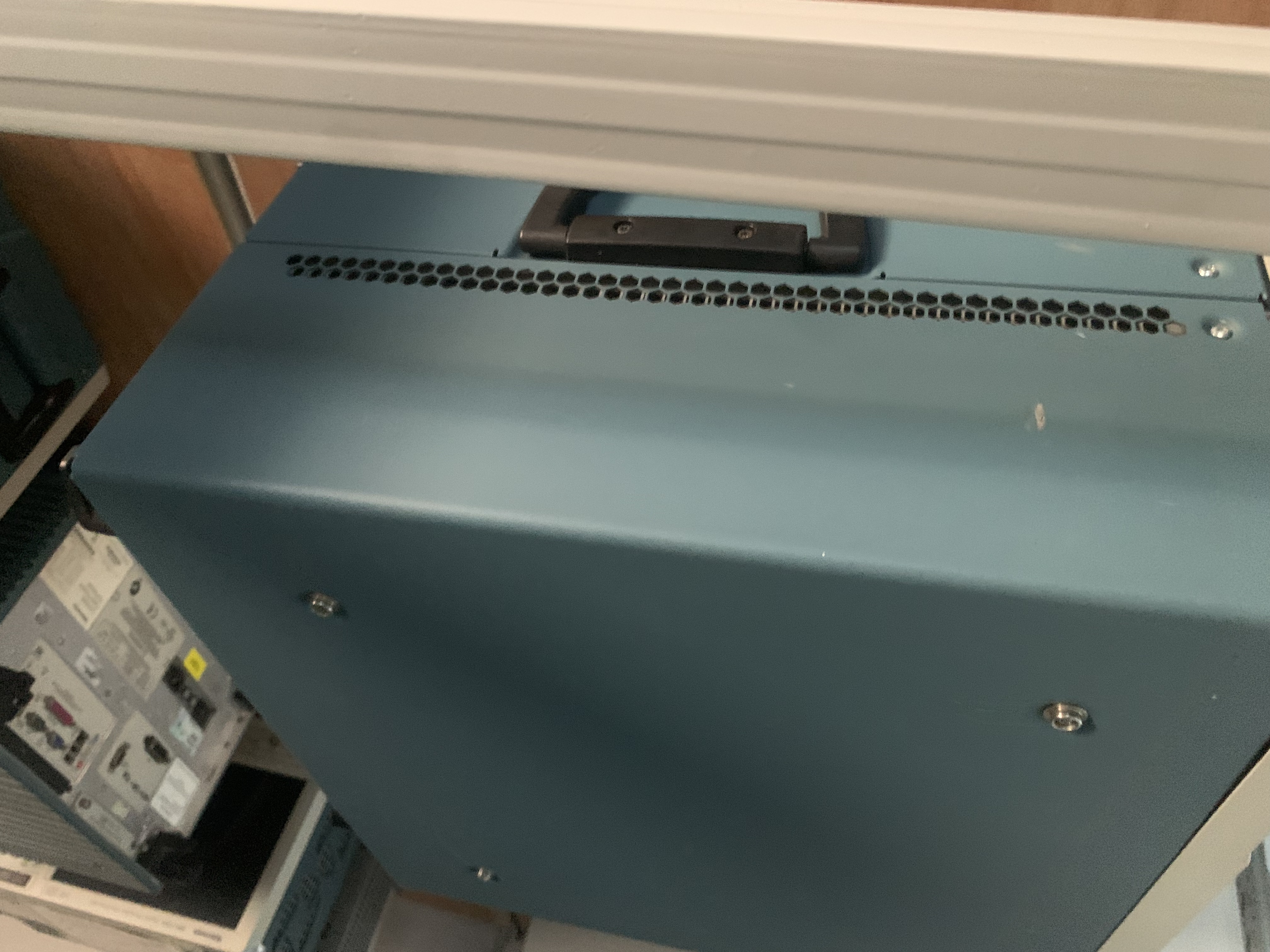

DSA70604 泰克 DSA70604数字示波器

泰克（Tektronix）DSA70604 是一款高性能 ​60 GHz 带宽 的实时示波器，属于其 DSA70000 系列，专为高速信号分析设计。以下是关于它的关键信息： ​核心特点 ​带宽与采样率 ​60 GHz 带宽：支持超高频信号捕获，适用于高速数字接口、光通信等领域。 ​160 GS/s 采样率​（每通道），确保捕捉快速边沿和瞬态事件。 ​通道配置 通常配备 ​4 个通道，支持同步测量，减少通道间延迟误差。 ​垂直分辨率 8 位垂直分辨率，结合 ​HiRes 采样模式 可提升有效分辨率（类似 11-12 位）。 ​存储深度 每通道高达 ​1 Gpts 的内存，支持长时序信号分析。 ​典型应用场景 ​高速数字设计：分析 PCIe 6.0、DDR5、USB4 等超高速接口。 ​光通信：验证 400G/800G 光模块、相干光信号。 ​射频/微波：毫米波信号（如 5G NR、Wi-Fi 6E）的时域分析。 ​信号完整性：眼图、抖动、噪声分析，确保高速链路可靠性。 ​主要功能 ​协议解码：支持常见高速协议（如 PCIe、USB、以太网）的实时解码。 ​高级触发：基于模式、抖动、眼图等复杂条件触发。 ​分析工具：FFT、眼图、浴盆曲线、抖动分离等。 ​协同测试：搭配泰克探头（如 N109X 系列）和软件（如 PathWave）实现完整测试链。 ​使用注意事项 ​探头匹配 使用高阻抗有源探头（如 N1091A），确保带宽不被探头限制。 注意探头的接地长度，避免引入噪声。 ​校准与稳定性 定期执行自动校准（AutoCal 功能）保证精度。 高带宽下易受环境干扰，建议在屏蔽环境中使用。 ​数据管理 长记录时间可能占用大量存储，可搭配外部存储或压缩功能。
