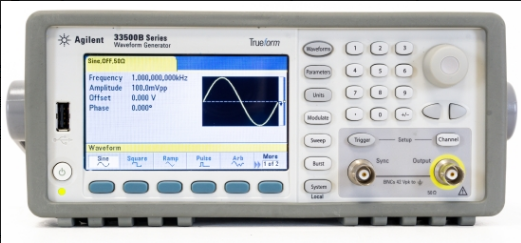

安捷伦(Agilent) 33500B 函数信号发生器

一、基础信息 系列全称：33500B Series，原安捷伦，现归属是德科技 Keysight 机型分类：包含多款子型号（33509B/33510B/33519B/33520B/33521B/33522B 等） 类型：Trueform 技术函数 + 任意波形发生器 带宽规格：20MHz、30MHz 两类，分单通道、双通道机型 二、核心硬件参数 采样速率：250 MSa/s 垂直分辨率：16bit 标配存储：每通道 1 MSa，可升级至 16 MSa 输出幅度：50Ω 负载 1mVpp～10Vpp；高阻 2mVpp～20Vpp 输出阻抗：标准 50Ω 脉冲抖动：周期 - 周期典型＜40ps rms 三、波形与调制功能 标准波形：正弦、方波、三角波、斜波、噪声、直流、PRBS 伪随机码 调制类型：AM、FM、PM、FSK、PWM；支持信号叠加、双音信号 扫描模式：线性 / 对数频率扫描、幅度扫描、突发 Burst 输出 任意波形：支持 512 段波形序列播放，可导入外部自定义波形 四、通讯与操作特性 显示：4.3 英寸彩色液晶显示屏 标配接口：USB、LAN (LXI-C)、GPIB，支持 SCPI 程控 双通道机型功能：通道耦合、独立相位调节、相位偏移输出 适用场景：实验室电路研发、传感器测试、产线自动化测试、元器件特性验证 五、补充说明 采用 Trueform 波形生成技术，相比传统 DDS 谐波失真更低 全带宽脉冲输出，上升沿、下降沿可独立设置 现已停产，市面流通多为二手仪器
