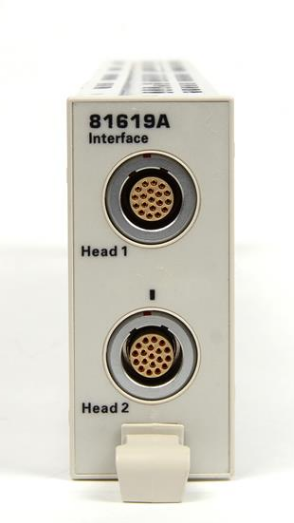

安捷伦 81619A 接口模块

一、基础信息 型号：81619A 设备类型：插入式双通道光探头接口模块 品牌归属：Agilent 安捷伦（现归属是德科技 Keysight） 产品状态：停产机型，光波测试平台配套二手模块 适配主机：8163A/B、8164A/B、8166A/B 光波测量主机 配套探头：兼容全系 8162x 系列外置光功率探头（81620B/81623B/81624B/81626B/81628B） 重要说明：模块无法独立工作，仅作为主机与外置光探头之间的信号转接单元，本身不带光电探测器 用途：扩展双路外置光探头采集通道，实现两路光信号同步光功率测量，用于光无源器件插损、分光比自动化测试 二、核心参数 通道配置：双通道独立接口（Head1 / Head2） 连接接口：专用圆形多芯接口，匹配 8162x 光探头线缆 测量能力：测量范围、波长区间由外接光探头规格决定；覆盖 450nm～1700nm 通信波段 测量精度：信号传输低损耗，保障探头原始测量精度 同步机制：支持双通道同步触发采集 控制方式：由光波主机统一控制，主机通过 GPIB/LAN 实现远程程控 注意事项：插拔探头避免大力扭转接口；线缆不要过度弯折；区分 81618A（单通道）与 81619A（双通道） 三、功能特性 实现光波主机与两支外置光功率探头信号互联，支持双通道并行同步测量 相比单通道 81618A，适合双端口器件同时监测输入、输出光功率 支持探头远程放置，灵活适配狭小光路、探针台、集成光子芯片测试环境 主机上电自动识别模块与探头，即插即用，无需复杂配置 兼容连续光、扫描波长模式下的同步功率采集，适配波长相关损耗 WDL 测试 可多模块混插主机插槽，灵活扩展多路外置光探头测试系统 配套自动化测试软件，可自动记录两路功率、计算损耗、分光比值 四、典型应用场景 光耦合器、WDM 复用 / 解复用器分光比测试 光纤滤波器、环形器、隔离器插入损耗测量 硅光子、集成光波导双端口器件自动化表征 EDFA 光放大器输入输出功率同步监测 光纤链路损耗、无源器件来料批量质检 搭配可调谐激光器搭建自动化光器件测试平台
