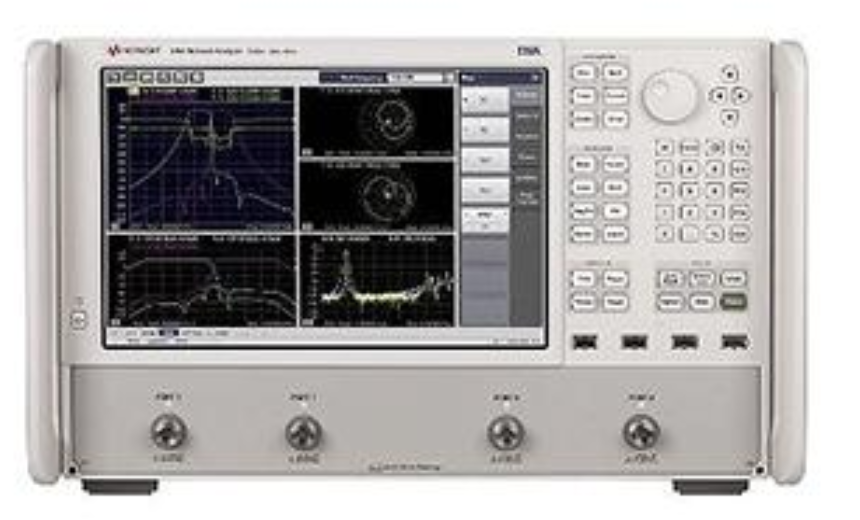

是德科技(Keysight)N5224B网络分析仪

一、产品概述 N5224B 属于是德科技 PNA‑B 系列高性能微波矢量网络分析仪，测试上限可达 43.5 GHz；提供 2 端口单信号源、4 端口双信号源硬件版本，硬件集成偏置 T、脉冲调制、噪声系数测量模块，兼顾无源元件和放大器、混频器、变频器等有源器件的高精度射频参数检测，多用于微波研发实验室、军工射频测试岗位。 二、核心技术参数 测试频率区间：900 Hz‑43.5 GHz，频率分辨率 1 Hz 端口配置 选件‑200：2 端口、单内置信号源 选件‑400：4 端口、双独立信号源，适合差分器件、混频器测试 射频硬件指标 接收机最大动态范围：127dB（10Hz 中频带宽） 迹线噪声低至 0.003 dB rms 典型输出功率：+20dBm@10GHz、+15dBm@43.5GHz 201 个频点全频段扫描最短 5.5ms 内置集成模块：端口直流偏置‑T、脉冲发生器、信号调制单元 外接接口：USB‑C、万兆网口、DP 视频输出、GPIB、10MHz 外部参考时钟接口 三、关键特性 双信号源架构，轻松开展互调失真、变频损耗、放大器增益压缩测试 兼容 SOLT、TRL、电子校准件 E‑Cal 多种校准方案，适配晶圆探针台、各类测试夹具 可选时域 TDR 阻抗故障定位、噪声系数测量套件 触控式操作系统，可移植 PNA‑X 系列专业测量应用软件 整机全部功能支持软件密钥升级，无需改动硬件 适配 SCPI 程控指令，搭建自动化射频元器件测试平台 四、典型应用 43.5GHz 频段以内微波滤波器、耦合器、功分器、射频开关、功率放大器、混频器、差分声表器件、毫米波天线、高速 PCB 传输线、雷达射频组件、高校微波毫米波科研实验
