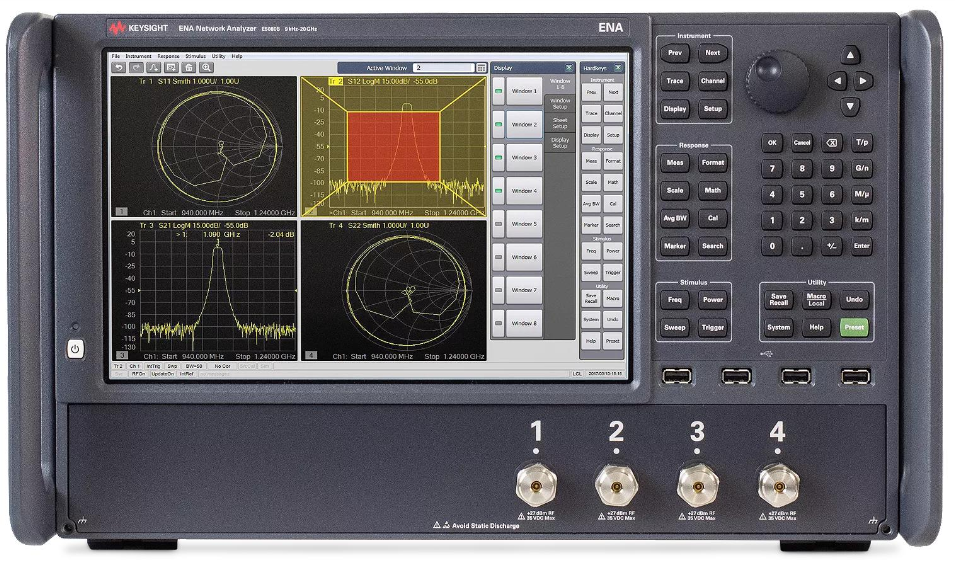

是德科技(Keysight) E5080A 网络分析仪

一、产品概述 是德科技 **E5080A（ENA‑T 系列）射频矢量网络分析仪，现已停产，换代型号 E5080B**；作为 E5071C 的升级机型，定位中端射频测试平台，频率 9kHz‑9GHz，提供 2 端口 / 4 端口版本，内置端口偏置 Tee，12.1 英寸触控大屏，兼顾实验室研发与产线大批量元器件测试Keysight。 二、核心技术参数 1. 频率范围：9 kHz‑4.5 GHz / 6.5 GHz / 9 GHz（不同选件）是德科技 2. 端口配置：选件‑2xx：2 端口；‑4xx：4 端口，50Ω 系统阻抗 3. 系统动态范围：135 dB（指标值，10Hz 中频带宽）；典型 152 dB（3Hz 中频带宽）是德科技 4. 源功率范围：‑90 ~ +15 dBm（典型‑110~+17 dBm） 5. 测量速度：401 点、200MHz 扫宽、未校准，最短扫描时间 3 ms 6. 轨迹噪声：0.0015 dBrms（指标，10kHz IF 带宽） 7. 温度稳定度：0.005 dB/℃ 8. 最大扫描点数：100001 点，最多 200 条独立测量通道 9. 标配：固态硬盘、LAN、USB，兼容 E5071C 旧版 SCPI 程控指令，产线程序可直接复用 三、关键特性 1. 动态范围相比上代 E5071C 提升约 10dB，适合高抑制滤波器、低损耗器件高精度测量Keysight 2. 端口内置偏置器，放大器等有源器件测试无需外接偏置 Tee 3. 触控操作界面，支持标签式软按键，测试流程可视化，上手简单 4. 可选增益压缩、混频器、平衡差分器件测量应用软件 5. 可外接 E5092A 多端口扩展测试装置，拓展最多 16 端口天线、多通道组件测试 6. 优秀温度漂移性能，产线长时间连续测试，减少频繁校准带来停机损耗 四、典型应用 射频滤波器、双工器、耦合器、线缆无源器件测试；WIFI、蓝牙天线研发与产线检测；射频放大器、混频器有源器件表征；差分、平衡器件测试；高速背板信号完整性；高校射频微波教学科研。
