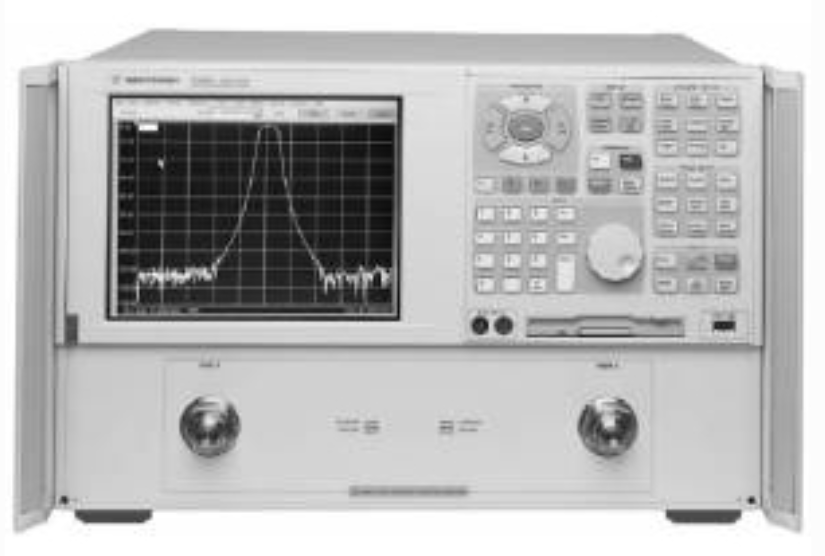

是德科技(Keysight) N5227B 微波网络分析仪

一、产品概述 是德科技 **N5227B（PNA‑B 系列）高性能微波矢量网络分析仪；高端旗舰台式机型**是德科技；标准频率 10 MHz‑67 GHz，低频扩展选件可下探至 900 Hz；可选 2 端口‑单源 / 4 端口‑双源配置，1.85‑mm 毫米波同轴端口，搭载多点触控大屏；面向 67 GHz 毫米波器件、卫星雷达、高速有源器件高精度研发测试平台。 二、核心技术参数 1. 频率范围：10 MHz‑67 GHz；低频扩展选件可至 900 Hz，频率分辨率 1 HzKeysight 2. 端口配置：选件‑210：2 端口单源；‑410：4 端口双源，50Ω 系统阻抗，1.85mm 毫米波同轴接口 3. 系统动态范围：典型 125 dB（10kHz 中频带宽）；高频段典型 118 dB@67 GHz 4. 源功率范围：最高 + 13 dBm（1 GHz）、+8 dBm（67 GHz），支持功率衰减扩展选件 5. 测量速度：201 扫描点最短扫描时间 5.5 ms 6. 轨迹噪声：0.003 dBrms（1kHz IF 带宽）；幅度精度 ±0.03 dB，相位精度 ±0.15° 7. 最大扫描点数：100001 点，支持多通道并行测量 8. 标配接口：LAN、USB、GPIB，Windows 操作系统，完整 SCPI 程控指令集 9. 可选内置硬件：端口偏置 Tee、脉冲发生器、脉冲调制器、噪声系数测量模块Keysight 三、关键特性 1. 计量级测量精度、超低测量不确定度，适合毫米波无源、有源器件高精度表征 2. 4 端口双内置源架构，支持差分平衡器件、混频器、放大器非线性测试 3. 内置脉冲 S‑参数硬件，完成脉冲工况射频器件测试，无需外接脉冲设备 4. 可加载时域、夹具去嵌入、信号完整性、增益压缩、互调失真等应用软件包 5. 兼容全套 ECal 电子校准件、毫米波机械校准套件，支持搭建多端口扩展测试系统 6. 多点触控交互大屏，长时连续测试漂移控制优异，适配实验室研发及高端产线测试 四、典型应用 67 GHz 毫米波滤波器、双工器、耦合器无源器件测试；卫星通信、雷达射频组件研发；功率放大器、混频器、射频开关有源器件线性‑非线性特性表征；差分平衡器件、高速背板信号完整性；高校毫米波科研；计量实验室器件校准测试。
