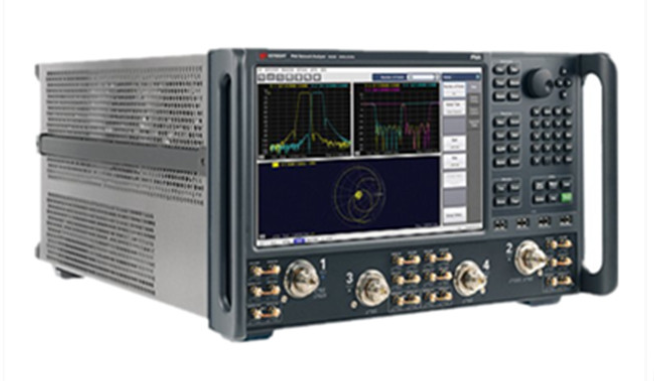

是德科技(Keysight) N5222A 网络分析仪

一、产品概述 是德科技 N5222A（原安捷伦）属于 **PNA‑A 系列高性能微波矢量网络分析仪**，现已停产，频率覆盖 10 MHz‑26.5 GHz；可选 2 端口单源 / 4 端口双源配置，内置 Windows 系统，面向射频微波有源、无源器件高精度 S‑参数测量。 二、核心技术参数 1. 频率范围：10 MHz‑26.5 GHz 2. 端口配置：选件 200=2 端口单信号源；选件 400=4 端口双内置信号源 3. 系统动态范围：最高 127 dB；接收机动态范围 132 dB 4. 最大端口输出功率：+13 dBm，功率扫描范围 38 dB 5. IF 带宽：10 Hz‑15 MHz；扫描点数最大 100001 点 6. 本底噪声：‑114 dBm（10Hz 中频带宽） 7. 测量参数：S 参数、回波损耗、插入损耗、相位、群延迟、阻抗 8. 校准方式：SOLT、TRL、LRL、LRM 等多类型校准 9. 通信接口：LAN、USB、GPIB，支持远程自动化控制 三、关键特性 1. 极低测量不确定度，计量级高精度射频参数测试 2. 可选脉冲 S‑参数、放大器压缩、混频器变频损耗高级测量软件 3. 4 端口双源机型支持差分器件、平衡器件测量，无需外部合分源 4. 超大通道存储空间，最多 200 条独立测量通道 5. 模块化选件升级：端口数量、功率范围、脉冲测量功能后期可软件解锁 6. 内置触控显示屏，Windows 操作系统，可导出报表与数据文件 四、典型应用 滤波器、双工器、耦合器等无源器件测试；射频功率放大器、低噪放有源器件表征；高速背板、线缆信号完整性；雷达、卫星通信微波组件研发；材料介电常数测量。
